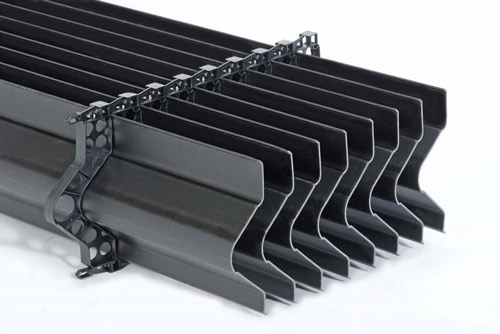

قطره گیر چیست؟

در سیستم‌های خنک‌کاری صنعتی، به‌ویژه در برج‌های خنک‌کننده، کنترل هدررفت آب و بهینه‌سازی تبخیر از اولویت‌های مهم طراحی و نگهداری محسوب می‌شود. یکی از اجزای حیاتی که مستقیماً در این امر نقش دارد، قطره گیر (Drift Eliminator) است.

اما قطره گیر چیست؟
در پاسخ باید گفت: قطره‌گیر قطعه‌ای است که در بالای برج خنک‌کننده نصب می‌شود و از خروج قطرات آب همراه جریان هوا جلوگیری می‌کند. این قطعه با هدایت مجدد قطرات به داخل برج، باعث صرفه‌جویی قابل توجه در مصرف آب، کاهش آلودگی محیطی و افزایش طول عمر تجهیزات اطراف می‌شود.

در این مقاله به‌صورت جامع بررسی می‌کنیم که قطره گیر برج خنک کننده چیست، چه انواعی دارد، چگونه عمل می‌کند، چه مزایایی دارد، و در نهایت، با یک جدول مقایسه‌ای، ویژگی‌های فنی انواع مختلف قطره‌گیر را تحلیل خواهیم کرد.

در طول مقاله از انکرهایی مانند پکینگ برج خنک کننده، قطره گیر برج خنک کننده، قطعات برج خنک کننده، پکینگ مدیا ثابت استفاده شده تا ارتباط این بخش‌ها با هم به‌خوبی روشن شود.

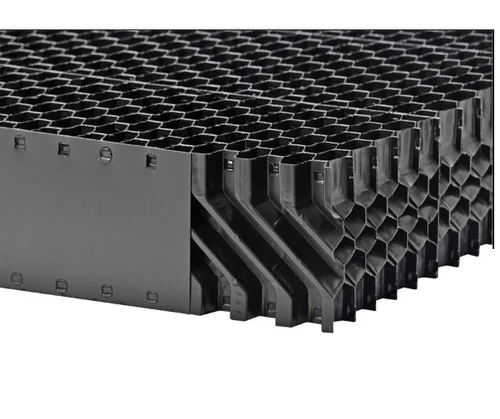

قطره گیر برج خنک کننده چیست؟

در برج‌های خنک‌کننده، آب گرم از بالا روی پکینگ برج خنک کننده ریخته می‌شود تا در تماس با هوا خنک شود. این فرآیند باعث تبخیر جزئی آب می‌شود. در حین عبور هوا از میان قطرات، ذرات بسیار ریز آب همراه جریان هوا به سمت خروجی برج حرکت می‌کنند.

اگر این قطرات به بیرون راه یابند، نه‌تنها موجب اتلاف آب می‌شوند، بلکه در مناطق اطراف برج باعث خوردگی سازه‌ها و افزایش رطوبت ناخواسته می‌گردند. در اینجا، قطره گیر برج خنک کننده با طراحی ویژه خود مانع از این خروج می‌شود.

این قطعه معمولاً از جنس PVC یا PP ساخته می‌شود و به شکل صفحات موج‌دار یا سلولی در قسمت بالای برج نصب می‌گردد. وظیفه‌ی اصلی آن، جدا کردن قطرات آب از جریان هوا و بازگرداندن آن‌ها به مدار آب درون برج است.

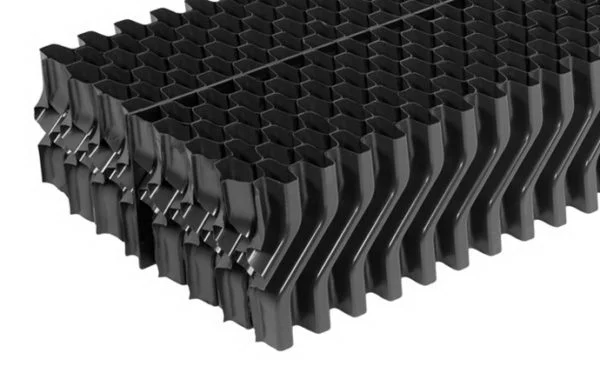

قطره گیر کندانسور چیست؟

همان‌طور که در برج خنک‌کننده، قطره‌گیر مانع خروج آب می‌شود، در سیستم‌های کندانسور تبریدی نیز عملکرد مشابهی دارد. در این سیستم‌ها، بخارهای متراکم‌شده ممکن است به‌صورت قطرات ریز وارد جریان هوا شوند.

قطره گیر کندانسور چیست؟
در واقع، قطعه‌ای است که بین مسیر بخار و هوا قرار می‌گیرد تا از همراه شدن ذرات مایع با جریان خروجی جلوگیری کند. استفاده از این نوع قطره‌گیر، علاوه بر بهبود عملکرد کندانسور، از آلودگی هوا و کاهش راندمان تبرید جلوگیری می‌کند.

انواع قطره گیر برج خنک کننده

در طراحی صنعتی، قطره‌گیرها در چند مدل اصلی تولید می‌شوند که هرکدام متناسب با نوع برج، شرایط جریان هوا و دمای محیط انتخاب می‌گردند. قبل از معرفی انواع، لازم است بدانیم که اساس عملکرد تمام قطره‌گیرها بر تغییر جهت جریان هوا و برخورد قطرات آب با سطوح فیزیکی است تا از جریان جدا شوند.

در ادامه، انواع اصلی قطره‌گیر را معرفی می‌کنیم:

1. قطره گیر تیغه‌ای (Blade Type):
   دارای صفحات موج‌دار یا زاویه‌دار است که مسیر هوا را خمیده می‌کند. قطرات در اثر تغییر مسیر به تیغه برخورد کرده و جدا می‌شوند.
2. قطره گیر سلولی (Cellular Type):
   این نوع از ساختار سه‌بعدی سلولی تشکیل شده و مسیر هوا را به شکل مارپیچ عبور می‌دهد. در نتیجه، راندمان جداسازی قطرات بسیار بالا است.
3. قطره گیر لانه‌زنبوری (Honeycomb Type):
   ساختار این مدل به‌صورت شش‌ضلعی است و معمولاً در فضاهای کوچک یا برج‌های با جریان هوای محدود به کار می‌رود.

جدول مقایسه انواع قطره‌گیر برج خنک‌ کننده

نوع قطره‌گیر	ساختار	راندمان جداسازی قطرات	مقاومت در برابر خوردگی	فضای اشغال‌شده	کاربرد پیشنهادی
تیغه‌ای (Blade)	صفحات موازی موج‌دار	متوسط تا بالا	بالا	متوسط	برج‌های بزرگ با جریان مکشی
سلولی (Cellular)	شبکه سه‌بعدی پیچیده	بسیار بالا	بسیار بالا	زیاد	برج‌های صنعتی با تبخیر بالا
لانه‌زنبوری (Honeycomb)	ساختار شش‌ضلعی متراکم	متوسط	بالا	کم	برج‌های کوچک و فضاهای محدود

همان‌طور که جدول نشان می‌دهد، انتخاب نوع مناسب بستگی به نوع کاربرد، حجم هوا، و نوع پکینگ مدیا ثابت دارد. در صنایع بزرگ معمولاً مدل سلولی انتخاب می‌شود زیرا بازدهی بالاتری در جداسازی ذرات ریز دارد.

نحوه عملکرد قطره گیر برج خنک کننده

قطره‌گیر با تغییر مسیر حرکت هوا و افزایش سطح تماس آن با صفحات خود، باعث جدا شدن قطرات آب از جریان می‌شود. در واقع، این فرآیند ترکیبی از اثر نیروی گریز از مرکز و اصطکاک سطحی است.

مراحل عملکرد به‌صورت خلاصه:

1. هوای مرطوب و پر از ذرات آب از بالای پکینگ برج خنک کننده عبور می‌کند.
2. این هوا به داخل مسیرهای منحنی یا زاویه‌دار قطره‌گیر هدایت می‌شود.
3. ذرات سنگین‌تر آب به دیواره تیغه‌ها برخورد کرده و جدا می‌شوند.
4. قطرات جمع‌شده دوباره به پایین بازمی‌گردند و وارد مدار آب برج می‌شوند.

در نتیجه، تنها هوای خشک از برج خارج می‌شود و مصرف آب به‌طور چشمگیری کاهش می‌یابد.

کاربرد قطره گیر برج خنک کننده

قطره‌گیر در سیستم‌های مختلف صنعتی و تهویه مطبوع کاربرد گسترده‌ای دارد. این قطعه، نه‌تنها در برج‌های خنک‌کننده، بلکه در کندانسورها، واحدهای تبخیر و سیستم‌های تصفیه نیز به‌کار می‌رود.

مهم‌ترین کاربردها شامل موارد زیر است:

• در برج‌های خنک‌کننده صنعتی برای جلوگیری از خروج آب و افزایش راندمان تبخیر.
• در کندانسورها برای حذف قطرات مایع از جریان بخار.
• در سیستم‌های تصفیه فاضلاب جهت کنترل پاشش آب.
• در واحدهای تبرید و تهویه برای کنترل رطوبت و کاهش آلودگی هوا.

استفاده از قطره‌گیر مناسب موجب افزایش کارایی سایر قطعات برج خنک کننده از جمله فن، نازل و پکینگ مدیا ثابت می‌شود.

مزایای قطره گیر برج خنک کننده

پیش از معرفی لیست مزایا، باید گفت که قطره‌گیر نه‌تنها یک جزء مکانیکی است، بلکه عاملی مؤثر در پایداری حرارتی، صرفه‌جویی در منابع آب، و حفظ سلامت تجهیزات صنعتی محسوب می‌شود.

مزایای اصلی قطره‌گیر:

• کاهش ۹۰ تا ۹۸ درصدی در هدررفت آب برج.
• جلوگیری از رسوب و خوردگی در اطراف برج.
• افزایش راندمان خنک‌سازی به دلیل پایداری جریان هوا.
• سازگاری بالا با پکینگ‌های مختلف از جمله پکینگ مدیا ثابت.
• افزایش عمر مفید فن، نازل و سایر اجزای مکانیکی برج.

این ویژگی‌ها سبب شده که قطره‌گیر در طراحی‌های مدرن برج‌های خنک‌کننده به‌عنوان یک بخش الزامی در نظر گرفته شود.

نگهداری و تمیزکاری قطره‌گیر

یکی از عواملی که تأثیر زیادی بر عملکرد قطره‌گیر دارد، تمیزی سطح آن است. رسوب یا جلبک می‌تواند باعث کاهش راندمان جداسازی شود.

توصیه‌های نگهداری شامل موارد زیر است:

• شست‌وشوی دوره‌ای هر ۳ تا ۶ ماه بسته به کیفیت آب.
• بازرسی منظم اتصالات و قاب نگهدارنده.
• استفاده از آب نرم و بدون املاح برای تمیزکاری.

در صورتی که قطره‌گیر به‌موقع سرویس شود، عمر مفید آن تا ۸ سال نیز قابل افزایش است.

نقش فیدار پلیمر کیان مهر در تولید قطره‌گیرهای صنعتی

شرکت فیدار پلیمر کیان مهر از تولیدکنندگان پیشرو در زمینه ساخت قطره گیر برج خنک کننده، پکینگ برج خنک کننده و سایر قطعات برج خنک کننده است.
این شرکت با بهره‌گیری از مواد اولیه باکیفیت مانند PVC و PP و استفاده از فناوری‌های روز، محصولاتی مقاوم در برابر UV، خوردگی و حرارت تولید می‌کند.

محصولات این شرکت در صنایع پتروشیمی، نیروگاه‌ها، فولاد و پالایشگاه‌ها به‌کار می‌رود و با استانداردهای جهانی مطابقت دارد.

نتیجه‌گیری

در پاسخ به پرسش “قطره گیر چیست؟” باید گفت که این قطعه، بخشی کلیدی در سیستم‌های خنک‌کاری است که نقش آن در کاهش مصرف آب، بهبود عملکرد تبخیر و افزایش طول عمر تجهیزات برج انکارناپذیر است.

چه در برج‌های صنعتی و چه در سیستم‌های تبرید، انتخاب قطره‌گیر مناسب از نظر طراحی، جنس و ابعاد تأثیر مستقیمی بر راندمان کل برج خنک کننده دارد.

در نهایت، همکاری با تولیدکنندگان معتبر مانند فیدار پلیمر کیان مهر می‌تواند تضمینی برای دسترسی به محصولات باکیفیت و ماندگار در صنعت خنک‌کاری کشور باشد.

سوالات متداول

۱. قطره گیر برج خنک کننده چیست و چه نقشی دارد؟
قطعه‌ای است که از خروج قطرات آب همراه جریان هوا جلوگیری می‌کند و با بازگرداندن آن‌ها به سیستم، مصرف آب را کاهش می‌دهد.

۲. بهترین نوع قطره‌گیر برای برج‌های بزرگ چیست؟
در سیستم‌های صنعتی بزرگ، معمولاً مدل سلولی به‌دلیل راندمان بالای جداسازی قطرات انتخاب می‌شود.

۳. آیا قطره‌گیر با پکینگ‌ها ارتباط مستقیم دارد؟
بله، نوع و طراحی قطره‌گیر باید متناسب با مدل پکینگ برج خنک کننده و پکینگ مدیا ثابت انتخاب شود تا جریان هوا به‌صورت یکنواخت عبور کند و راندمان خنک‌سازی بالا بماند.
